山东威海台区识别仪电能质量监测功能介绍?基本参数测量三相电压有效值、三相电流有效值、有功功率、无功功率、功率因数、相移功率因数、电网频率。?电能质量参数测量三相基波电压、三相基波电流、三相基波有功无功功率、正序负序零序电压、正序负序零序电流、三相电压不平衡度、三相电压波动、短时闪变（Ps t）、长时闪变（Plt）、ΔS波动负荷视在功率变化。?谐波测量（63次）三相各次谐波电压含有率、三相各次谐波电流有效值、三相各次谐波有功无功功率、三相电压谐波总畸变率、三相电流谐波畸变率。2.2、事件功能根据默认设置或用户设置电压暂态的触发限值，记录实际电压运行时的骤升、骤降及短时中断事件。2.3、存储功能?保存电能质量分析数据，保存间隔可以设定，间隔时间单位为分钟。可以保存3~6个月的电能质量历史数据，之后按“先进先出”原则更新。保存时间不小于10年。2.4、通讯功能?支持网络接口?根据用户要求上传实时电能质量分析数据，指定时间段内的电能质量分析数据?设置终端电能质量分析数据的保存时间间隔2.5、显示功能具有液晶显示功能，采用320×240的3.8寸液晶显示屏，显示15行每行20个汉字。显示三相电压电流有效值、各次谐波、功率等电能质量分析的数据；具有显示电压电流波形图、矢量图、频谱图等；还能显示相关参数信息。

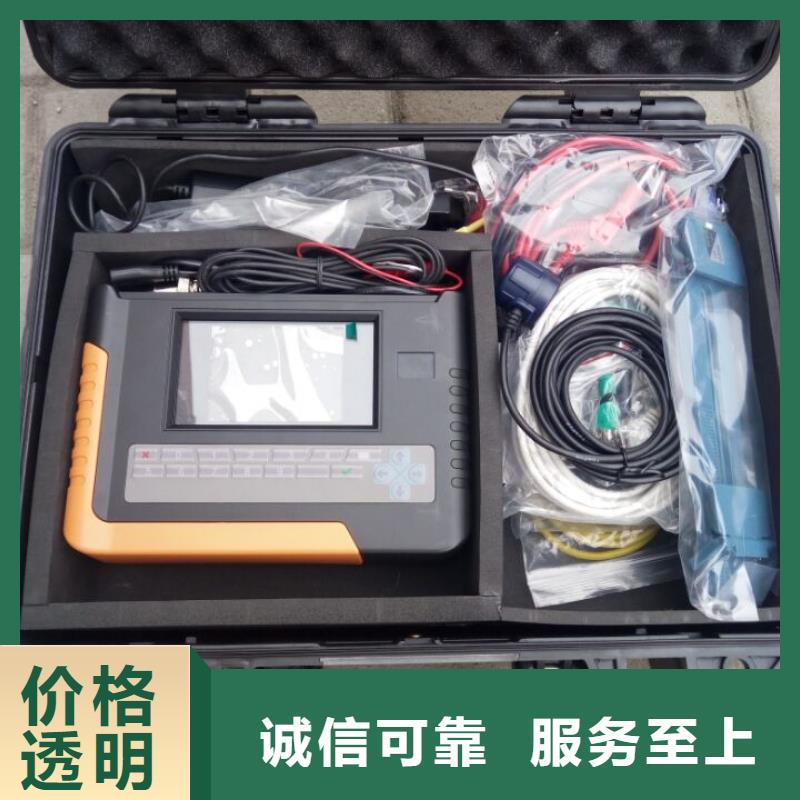

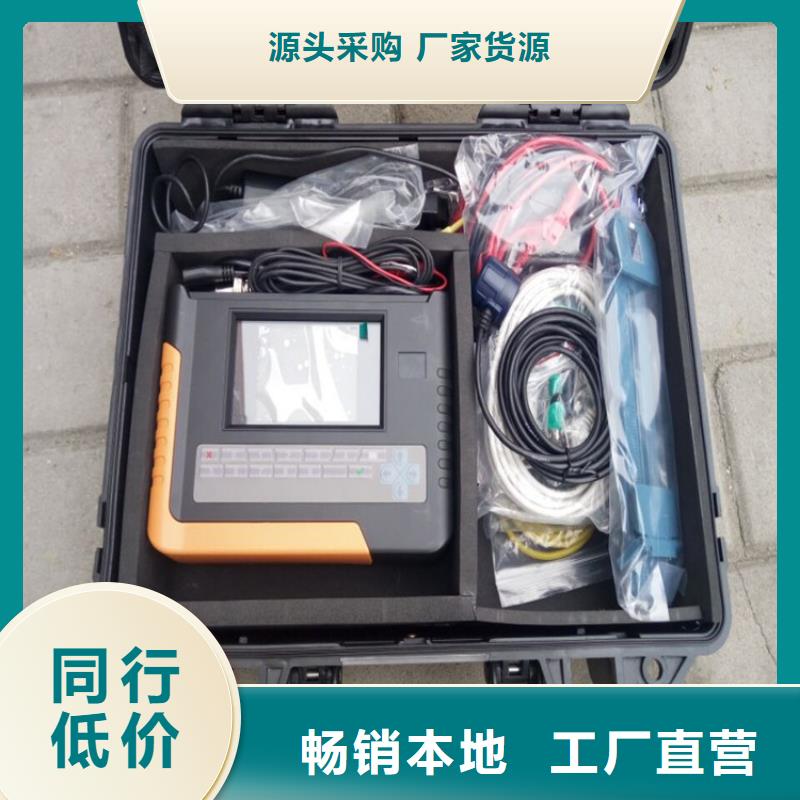

山东威海台区识别仪 技术指标1、台区测试部分通讯方式：特种负荷信号传输，距离：≥5km电流测试距离：≥5km识别周期：≤6秒测试成功率：分支识别数量：单主机3路（多主机方式可扩展18路）钳型电流互感器：750A/1500A柔性电流钳50mm卡钳(50A/100A/250A/500A)（选配）2、电参量测量部分电压：±0.2％ 电流：±0.5％功率：±0.5％ 频率：±0.02Hz相位：±0.2°3、电能质量部分电压谐波测量次数：2－51电流谐波测量次数：2－51谐波电压含有率测量误差：≤0.1％谐波电流含有率测量误差：≤0.2％4、工作环境工作环境温度：-30℃~60℃工作环境湿度：≤95％RH工作电压：AC220V±10％5、绝缘⑴、电压、电流输入端对机壳的绝缘电阻≥100M?。⑵、工作电源输入端对外壳之间承受工频1.5KV（有效值），历时1分钟实验。6、重量重量：1Kg7、单机体积体积：25cm×16cm×6cm三、结构外观1、外型尺寸及面板布置?仪器外形正视如图一：图一、仪器正面试图仪器上方是液晶显示器，下方是按键区，顶端为接线部分，包括：电压输入端子UA、UB、UC、UN；钳形电流互感器接口（A相钳、B相钳、C相钳）；保险座。打开支架后右侧下部为其他接口部分，包括：232串行口（用于上传保存的数据至计算机）；充电器接口为预留口（本机不带电池），用于连接充电器；USB接口，通过U盘，可将仪器内存储的数据文件拷贝到电脑。
