以下是:变频串联谐振耐压装置大电流发生器品种全的产品参数
| 小起订 | 1 |
|---|
| 质量等级 | 0.05 |
|---|
| 是否厂家 | 是 |
|---|
| 产品材质 | 铜 |
|---|
| 产品品牌 | 青岛天正华意电气 |
|---|
| 产品规格 | 158 |
|---|
| 发货城市 | 青岛 |
|---|
| 产品产地 | 青岛 |
|---|
| 加工定制 | 是 |
|---|
| 产品型号 | TH |
|---|
| 可售卖地 | 全国 |
|---|
| 产品重量 | 6 |
|---|
| 产品颜色 | 白 |
|---|
| 质保时间 | 三年 |
|---|
| 外形尺寸 | 158 |
|---|
| 适用领域 | 电气电力 |
|---|
| 质量认证 | 9000 |
|---|
| 产品功率 | 10 |
|---|
| 工作温度 | 45 |
|---|
变频串联谐振耐压装置大电流发生器品种全,天正华意电气设备有限公司为您提供变频串联谐振耐压装置大电流发生器品种全产品案例,联系人:杨经理,电话:13708956461、18669895723,QQ:805146545,发货地:青岛平度市平安路2号发货到山东省 威海市 环翠区、文登区、荣成市、乳山市。 山东省,威海市 2022年，威海市地区生产总值为3408.18亿元，比上年增长1.5%。三次产业结构为10.4:38.5:51.1。

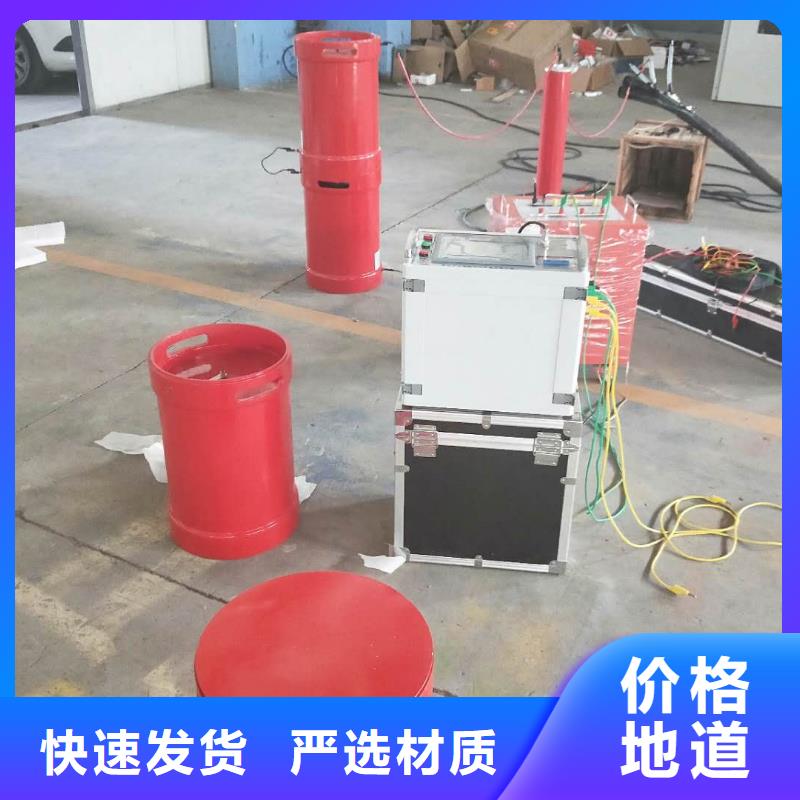

以下是变频串联谐振耐压装置大电流发生器品种全的现场实拍视频，让您更好地了解产品的优点和特点不容错过。
以下是:变频串联谐振耐压装置大电流发生器品种全的图文介绍
天正华意电气设备有限公司拥有一批专门从事 山东威海便携式故障录波仪产品研发的工程师，是一家专业生产、销售、 山东威海便携式故障录波仪的实体厂家。 销售高品质 山东威海便携式故障录波仪产品,为用户创造价值 是我们孜孜以求的目标.质量信赖，用户至上、服务周到是我们永恒的服务宗旨.我们始终信奉 让用户满意 的市场法则.我们坚信, 以强劲的动力促进自身发展的同时,必定带来广大用户强劲的发展.我们期待,我们优质的 山东威海便携式故障录波仪产品,完善的售后服务带来你我真诚的合作。
山东威海变频串联谐振耐压装置TH--21840kVA/260kV变频串联谐振试验装置一、被试品对象及试验要求1、220kV/2500mm2电缆7.5km的交流耐压试验，电容量≤1.74uF，试验频率30-300Hz，试验电压216kV，试验时间60min。二、工作环境1.环境温度：－100C–500C；2.相对湿度：≤90％RH；3.海拔高度: ≤1000米；三、装置主要技术参数及功能1.额定容量：21840kVA；2.输入电源：三相380V电压，频率为50Hz；3.额定电压：260kV；4.额定电流：74A；5.工作频率：30-300Hz；6.装置输出波形：正弦波7.波形畸变率：输出电压波形畸变率≤1％；8.工作时间：额定负载下允许连续60min；过压1.1倍1分钟；9.温 升：额定负载下连续运行60min后温升≤65K；10.品质因素：装置自身Q≥30(f＝45Hz)；11.保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；12.测量精度：系统有效值1.5级；四、设备遵循标准GB10229-88 《电抗器》GB1094 《电力变压器》GB50150-2016 《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 《电力设备性试验规程》 GB1094.1-GB1094.6-96 《外壳防护等级》GB2900 《电工名词术语》GB/T16927.1~2-1997《高电压试验技术》五、装置容量确定设计四节电抗器，则单节电抗器为5460kVA/260kV/21A/48H，装置总容量为21840kVA。1、220kV/2500mm2电缆7.5km的交流耐压试验，电容量≤1.74uF，试验频率30-300Hz，试验电压216kV，试验时间60min。使用电抗器五节并联，则L＝48/4＝12H ，则：试验频率：f＝1/2π√LC＝1/(2×3.14×√12×1.74×10-6)＝34.83Hz试验电流：I＝2πfCU试 ＝2π×34.83×1.74×10-6×216×103＝82.25A。装置容量定为21840kVA/260kV，分四节电抗器，电抗器单节为5460kVA/260kV/21A/48H，使用电抗器串并联能满足上述被试品的试验要求。
山东威海变频串联谐振耐压装置高压谐振电抗器 DK-54kVA/27kV 10台7.3.1 技术参数7.3.1.1 额定工作电压27kV（有效值）7.3.1.2 额定工作电流2A（有效值）7.3.1.3 额定容量 54kVA7.3.1.4 额定电感量： 63H7.3.1.5工作频率30～300Hz7.3.1.6 0min7.3.1.7 外形尺寸和重φ320×420mm；55kg/台7.3.2 性能特点7.3.2.1 高压谐振电抗器采用真空环氧整体浇注，外有憎水层，防潮性能好，绝缘耐热等级F级，满足干式电抗器规范要求。7.3.2.2 电抗器为便携式，体积小，重量轻。7.3.2.3 电抗器配有防涡流绝缘底座，串联时分组重叠，以降低总体高度减轻劳动强度，增强稳定性。7.4 电容分压器 FC-270kV/500p1套7.4.1 技术参数7.4.1.1 工作方式： 纯电容式7.4.1.2 额定电压70kV有效值7.4.1.3 额定电容量500pF 7.4.1.4 工作频率0～300Hz7.4.1.5 测量误差：＜1.5％7.4.1.6 外形尺寸和重量120×1000mm；10kg(2节)7.4.2 性能特点7.4.2.1 额定电压下可连续运行1小时。7.4.2.2 在30～300Hz范围内，其精度和稳定度保持要求不变。7.4.2.3 在20℃、0.4～0.5UN下介损值：≤0.157.4.2.4 分压比误差：有效值时≤1.0％，7.4.2.5 高、低压臂的电容采用一致的介质结构，温度系数小，角位移小，在30~300H内分压比不变。7.4.2.6 电压测量通过专用测试引线引至变频电源进行测量。
山东威海变频串联谐振耐压装置装置技术参数 性能特点 参数设置：可对试验电压、耐压时间、试验模式、试验电流、等参数进行设置或选择。试验模式：手动试验模式、自动试验模式a、手动试验模式：具备升压、调谐（含手动、自动）、降压（手控自动）功能等。b、自动试验模式：进入试验状态后，自动进行调谐、升压、计时、降压、切断主回路并转到试验结果界面。7.1.2.3 保护功能及其信息提示：具备高压过压、低压过流保护，以及失谐保护、零位、放电保护等多重保护功能。7.1.2.4 数据存储功能：试验结果保存、回查等。a、试验结果：手动或自动试验完毕后，在试验结果界面中可显示出试验时的详细参数，可将参数保存在存储器中，该存储器为非易失存储器，可保存200次试验记录。b、数据查询：可将已保存的试验结果数据显示到屏幕上。7.1.2.5自动稳压功能：系统根据设定的试验电压或手动升压结果，自动跟踪并维持稳定的试验电压，电压稳定度可达1％。7.1.2.6 调频范围设定：调频范围可设为20～300Hz。7.1.2.7 过压保护功能：软件过压保护值，丰富的高压过压保护功能，更具性，有效保护人身、设备及试品的。7.1.2.8过电流保护：可人工设定过电流保护值；当整套装置的输出电流达到保护整定值时，自动切除整套装置7.1.2.9击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，自动切除整套装置。不会对试验设备和人身造成伤害，变频电源内电子元件不会击穿7.1.2.10断电保护：试验电源断电后，装置能快速保护
今年在山东省威海市购买变频串联谐振耐压装置大电流发生器品种全有了新选择，天正华意电气设备有限公司始终坚守以用户为中心的服务理念,将品质作为发展的基石。厂家直销,确保为您提供价格实惠且品质卓越的变频串联谐振耐压装置大电流发生器品种全产品。如需购买或咨询,请随时联系我们,联系人:杨经理-18669895723,QQ:805146545,地址:平度市平安路2号。
